多種應用宏覆蓋90%標準風機和泵類應用，即插即用無需修改參數
標配中文顯示控制面板，快速調試無需記憶代碼
PCB板涂層，母排加強防護，抵御惡劣應用環境
內置EMC濾波器和直流電抗器，無需添加附件即可抑制電磁干擾和諧波
配置豐富的I/O端子及Modbus通訊協議，快速融入自動化控制系統
1、簡潔易用，更少的時間投入
2、國際品質，更強的環境適應性
3、量身定制，更符合中國用戶習慣
主要行業：工業：石化，電廠，建材等
建筑：民用建筑、商用建筑
市政：水處理和污水處理，熱力供暖等

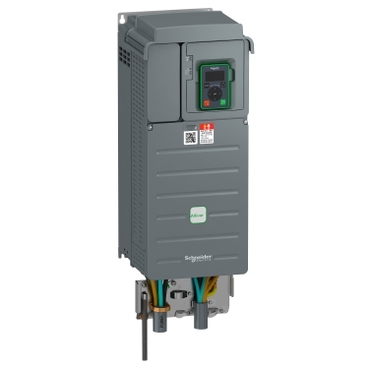

| 產品系列 | Easy Altivar 610 |
|---|---|
| 產品類型 | 變頻器 |
| 應用領域 | 風扇，泵，壓縮機，傳送帶 |
| 產品短名 | ATV610 |
| 變量 | 標準版本 |
| 產品應用場景 | 異步電機 |
| 安裝類型 | 柜裝 |
| EMC 濾波器 | 集成的 符合 IEC 61800-3 安全級別 C3 和 50 m *長電機電纜 |
| IP 保護等級 | IP20 |
| 冷卻方式 | 強制通風 |
| 供電頻率 | 50...60 Hz +/-5 % |
| 網絡相數 | 3 相 |
| 額定電源電壓 [Us] | 380...460 V - 15...10 % |
| 電動機功率 (kW) | 2.2 kW 適用 標準負載 1.5 kW 適用 重載 |
| 電機功率 | 3 hp 適用 標準負載 2 hp 適用 重載 |
| 線路電流 | 7.8 A 在…上 380 V (標準負載) 6.5 A 在…上 460 V (標準負載) 5.6 A 在…上 380 V (重載) 4.6 A 在…上 460 V (重載) |
| 預期線路Isc | 5 kA |
| 視在功率 | 5.2 kVA 在…上 460 V (標準負載) 3.7 kVA 在…上 460 V (重載) |
| 連續輸出電流 | 6.5 A 在…上 4 kHz 適用 標準負載 4.6 A 在…上 4 kHz 適用 重載 |
| *大瞬變電流 | 6.2 A 在 60 s (標準負載) 6 A 在 60 s (重載) |
| 異步電機控制配置文件 | 標準變轉矩 優化轉矩模式 標準恒轉矩 |
| Output frequency | 0.1…500 Hz |
| 額定開關頻率 | 4 kHz |
| 開關頻率 | 2...12 kHz 可調 |
| number of preset speeds | 16個預置速度 |
| 通訊端口協議 | Modbus 串行 |
| 選項卡 | 卡槽A: 通信卡, Profibus DP V1 卡槽A: 邏輯或模擬I/O擴展卡 卡槽A: 繼電器輸出卡 |
| 輸出電壓 | <= 電源電壓 |
|---|---|
| 電機滑差補償 | 不適用永磁同步電機規律 自動 無論負載情況 可以抑制 可調 |
| 加速和減速傾斜 | S, U 或自定義 從 0.01 至 9000 s 獨立線性可調 |
| 制動至停止 | 采用直流注入 |
| 保護類型 | 熱保護: 馬達 電機斷相: 馬達 熱保護: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 |
| 頻率分辨率 | 顯示單元: 0.1 Hz 模擬量輸入: 0.012/50 Hz |
| 電氣連接 | 控制, 螺釘終端: 0.5...1.5 mm2 線路側, 螺釘終端: 2.5...16 mm2 馬達, 螺釘終端: 2.5...16 mm2 |
| 端口類型 | 1 RJ45 (對下面的部件) 適用 Modbus 串行 |
| 物理接口 | 2線制RS485 適用 Modbus 串行 |
| 傳輸幀 | RTU 適用 Modbus 串行 |
| 傳輸率 | 4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行 |
| 極化方式 | 無阻抗 適用 Modbus 串行 |
| 地址數 | 1…247 適用 Modbus 串行 |
| 訪問方法 | 從（站） |
| 電源 | 用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 |
| 本地信號指示 | 2 LED for 本地診斷: 1 個LED (黃色) for 集成通訊狀態: 2 LED (雙色) for 通訊模塊狀態: 1 個LED (紅色) for 電壓狀態: |
| 寬度 | 130.0 mm |
| 高度 | 284.0 mm |
| 深度 | 196.0 mm |
| 凈重 | 2.985 kg |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 | AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA, 阻抗: 250 ?, 分辨率 12 bits AI2, AI3 軟件-可配置溫度探測器或水位傳感器 |
| 離散量輸入數量 | 6 |
| 數字量輸入類型 | DI1...DI6 可編程為邏輯輸入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI5, DI6 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 輸入兼容 | DI1...DI6: 邏輯輸入 1 級 PLC 符合 IEC 61131-2 DI5, DI6: 脈沖輸入 1 級 PLC 符合 IEC 65A-68 |
| 離散量輸入邏輯 | 正邏輯(源): DI1...DI6 可配置 邏輯輸入, < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏): DI1...DI6 可配置 邏輯輸入, > 16 V (狀態 0), < 10 V (狀態 1) 正邏輯(源): DI5, DI6 可配置 脈沖輸入, < 0.6 V (狀態 0), > 2.5 V (狀態 1) |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 | 軟件-可配置電流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits |
| 采樣期間 | 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模擬量輸入 2 ms +/- 0.5 ms (DI1...DI6)可配置 - 離散量輸入 5 ms +/- 1 ms (DI5, DI6)可配置 - 脈沖輸入 10 ms +/- 1 ms (AQ1, AQ2) - 模擬量輸出 |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 +/- 1 % AQ1, AQ2 用于60 °C的溫度變動 模擬量輸出 |
| 線性度誤差 | AI1, AI2, AI3: *大值 +/- 0.15 % 適用 模擬量輸入 AQ1, AQ2: +/- 0.2 % 適用 模擬量輸出 |
| 繼電器輸出數量 | 3 |
| 繼電器輸出類型 | 可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次 可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 100000 次 可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 100000 次 |
| 更新時間 | 繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小開關電流 [Imin] | 繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大開關電流 | 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1, R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| 隔離 | 電源與控制端子之間 |
| 絕緣電阻 | > 1 MOhm 接地 1 分鐘 500 V 直流 |
| 噪音等級 | 55 dB 符合 86/188/EEC |
|---|---|
| 功耗W | 54 W(強制通風) 在…上 380 V,開關頻率 4 kHz 27 W(自然通風) 在…上 380 V,開關頻率 4 kHz |
| 操作位置 | 垂直方向 +/- 10° |
| 電磁兼容性 | 靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變 級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 |
| 污染等級 | 2 符合 IEC 61800-5-1 |
| 抗振動 | 波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 環境溫度 | -15…45 °C (無降容) 45…60 °C (有) |
| 工作海拔 | <= 1000 m 無降容 1000...4800 m 電流降額 1%/100m |
| 環境特征 | 化學污染抵抗 等級3C3 符合 IEC 60721-3-3 塵土污染抵抗 等級3S3 符合 IEC 60721-3-3 |
| 標準 | IEC 61800-3 環境2分類C3 IEC 61800-3 IEC 61800-5-1 IEC 60721-3 |
| 標識 | CE |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 19.7 cm |
| Package 1 Width | 13.0 cm |
| Package 1 Length | 28.6 cm |
| Package 1 Weight | 2.24 kg |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 30.0 cm |
| Package 2 Width | 39.7 cm |
| Package 2 Length | 59.8 cm |
| Package 2 Weight | 7.97 kg |
